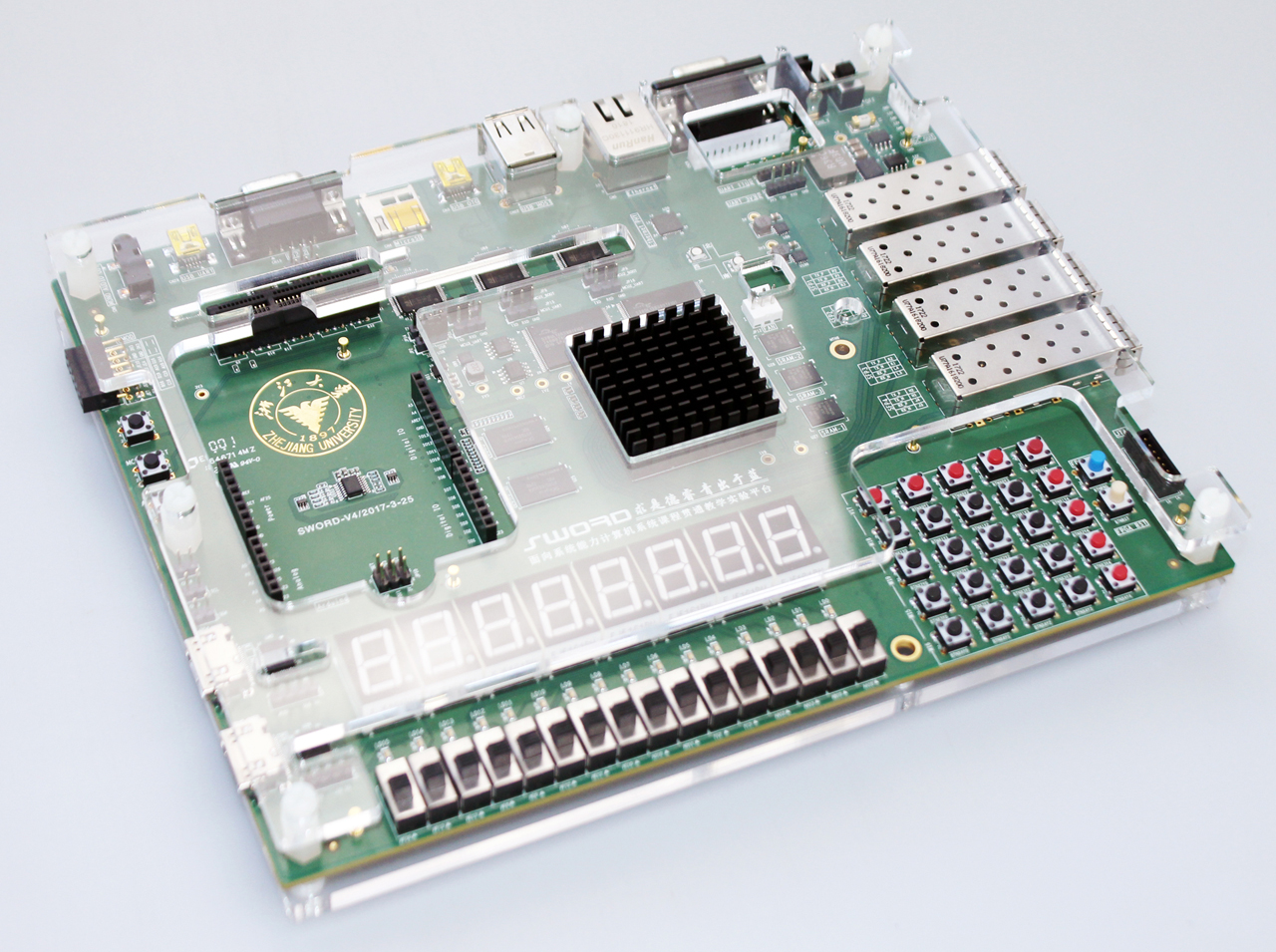

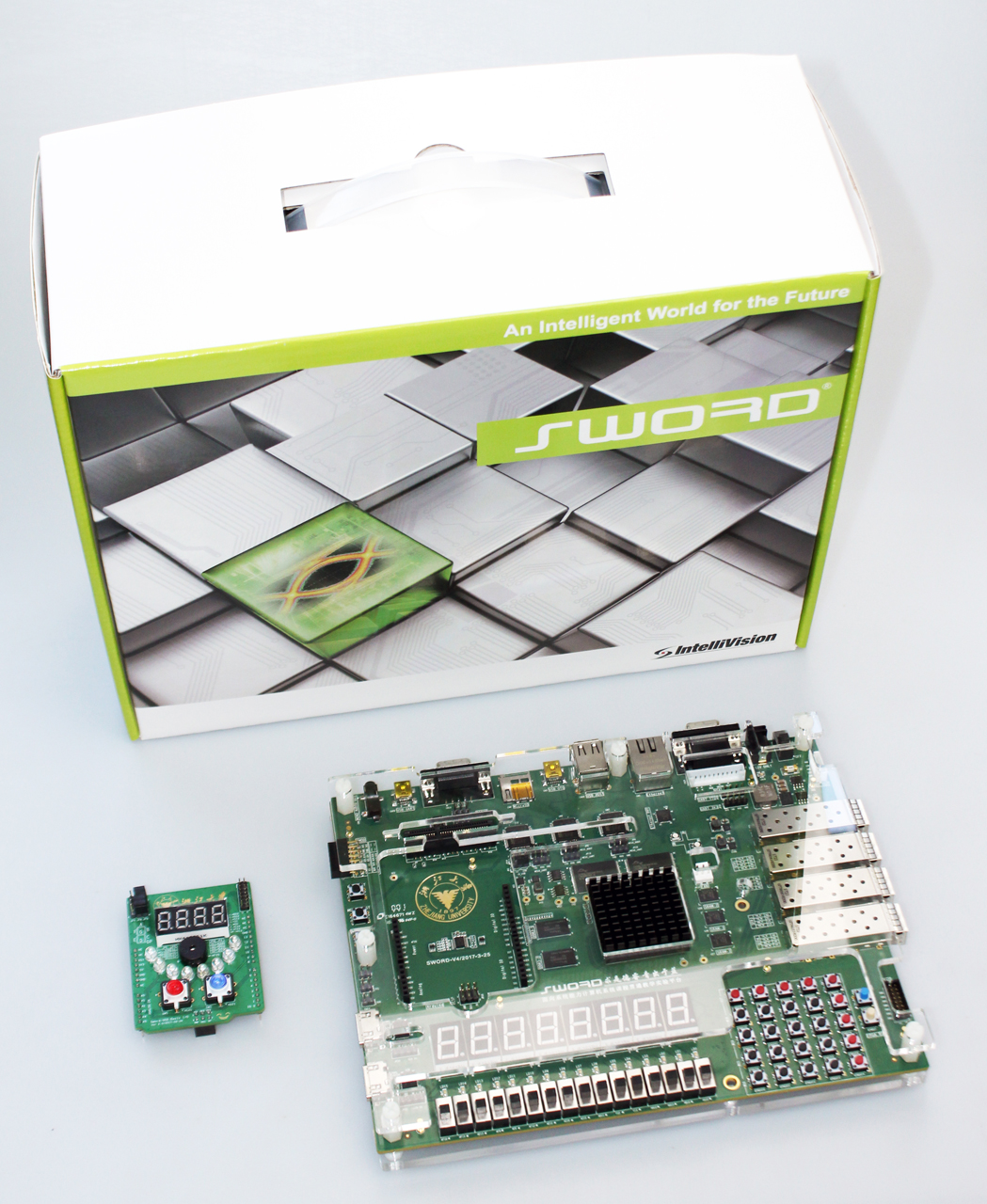

SWORD4.0

SWORD4.0

  • 主芯片:Xilinx Kintex™-7

XC7K325T-2FFG676
326,080 个逻辑单元
16,020Kb 容量的片内存储器
840 个DSP单元
1个PCIe® 2.0 硬核控制器
8个12.5Gbps GTX高速串行收发器

  • 层次化存储结构

6M Bytes SRAM(位宽48 bit)
512M Bytes DDR3 SDRAM(位宽32bit)
32M Bytes BPI FLASH(位宽32bit)
16M Bytes SPI FLASH(用户)
16M Bytes SPI FLASH(固化配置文件)
1路microSD卡插槽

  • 高速接口

PCIe Gen2 4 Lane, end point
4路10G光纤接口(SFP+)

  • 主要接口

3路串口:
- USB-UART(miniUSB)串口
- DB9(母)串口
- 插针串口(供LCD触屏专用)
8个七段数码管(串行)
16个LED(串行)
16个拨码开关
5x5 键盘矩阵
2个三色灯
1路12位VGA接口( RGB4:4:4 )
1路10M/100M/1000M网口(RJ45)
1路HDMI input
1路HDMI output
1路USB-OTG接口
2路USB转PS2接口
1组Arduino接口(3.3V) (sword做主板)
1组PMOD接口
1路JTAG接口(14 pin)

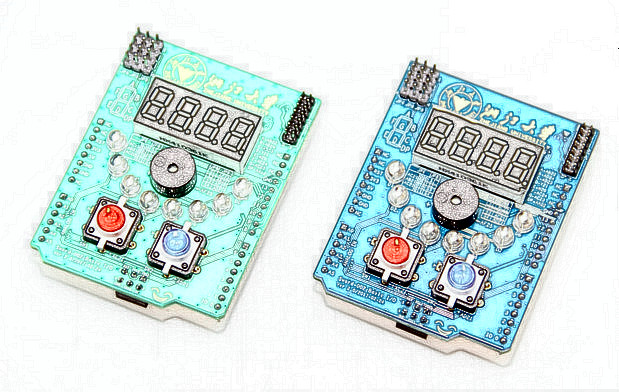

SWORD-002

  • 板卡参数

4个七段数码显示管(并行)
8个LED (并行)
2个彩色按键
1个蜂鸣器

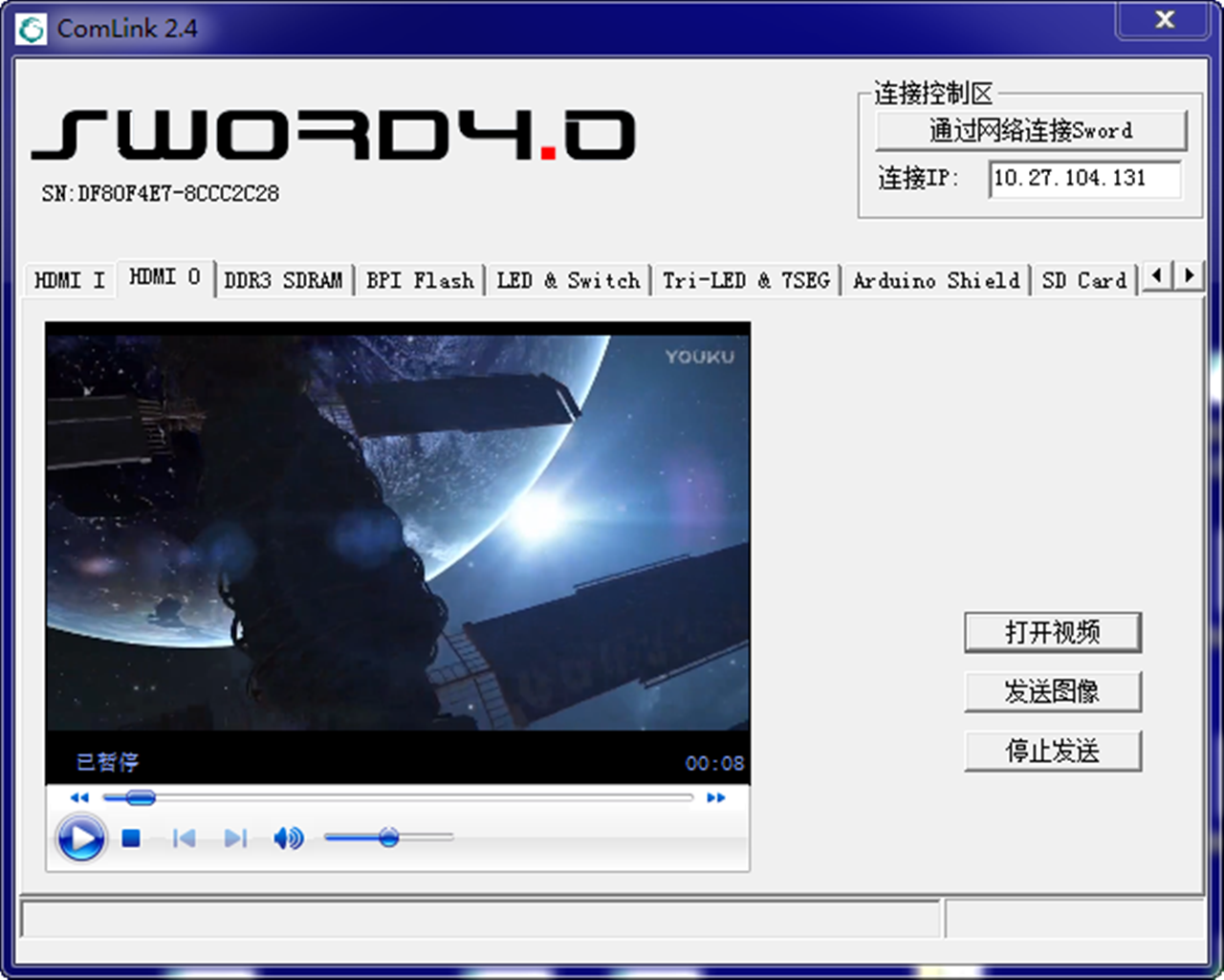

工具软件:ComLink

  • 简介

通过PC远程控制SWORD4.0的工具软件,可以进行音视频传输、远程固件更新,也可以用于测试SWORD4.0硬件

  • 操作方式

PC通过因特网远程控制SWORD4.0
- RJ45有线连接
- WIFI无线连接

  • 视频功能

PC显示SWORD4.0采集到的HDMI图像
PC控制SWORD4.0的HDMI图像输出

  • 音频功能

在SWORD4.0上播放特定格式的wav音频

  • 更新SWORD4.0固件功能

网络更新板卡固件:支持通过因特网对SWORD4.0固件远程更新

  • 其他功能

网络更新用户数据:固化/读取用户数据到BPI Flash
网络更新用户数据:写入/读取用户数据到DDR3
读/写插在SWORD4.0上的microSD卡
获取16拨码开关状态
控制16Led灯/三色灯/7段数码管的显示
控制配套子板SWORD-002

远程实验室管理软件:EXOTIC

  • 简介

建立远程实验室,学生通过网络可以远程配置SWORD4.0和进行实验操作

  • 特点

远程访问SWORD4.0,通过网页界面做实验
通过摄像头,观察真实实验现象
支持线上讨论,大家合力解决问题
实验课摆脱时间、地点的限制

课程与获奖

  • SWORD4.0课程
  1. 《数字逻辑》 点击查看
  2. 《计算机组成》 点击查看
  3. 《计算机体系结构》 点击查看
  4. 《计算机硬件系统综合实践》 点击查看
  5. 《计算机系统综合——操作系统篇》 点击查看
  6. 《数字图像处理》 点击查看
  7. 《从零开始的RISC-V之旅》 点击查看
  • SWORD4.0获奖情况
  1. sword计算机系统能力培养体系喜获“2018年高等教育国家级教学成果二等奖”
  2. 2016年浙江省高等教育教学成果奖一等奖
  3. “高等学校国家级实验教学示范中心十年建设成果展示交流会”优秀实验教学展示成果奖一等奖
  4. 第四届全国高等学校自制实验教学仪器设备二等奖
  5. 计算机实验教学示范中心优秀实验教学案例一等奖

文档与工程

  • SWORD4.0板卡约束文件
  1. ISE UCF文件:点此下载
  2. Vivado XDC文件:点此下载
  • SWORD4.0入门指导手册
  1. SWORD4.0入门指导手册(基于ComLink1.0版):点此下载
  2. ComLink1.0:点此下载
  • SWORD4.0参考设计
  1. VideoScaler参考设计:点此下载
  2. VideoScaler参考设计说明文档:点此下载
  • SWORD4.0参考文档
  1. SWORD4.0的3D模型文件:点此下载
  • SWORD4.0 Demo

   1.  SWORD4.0上基于光口的高清视频传输

   2.  图像处理之边缘检测+Alpha混合

   3.  图像处理之中值滤波+图像锐化

   4.  图像处理之伽马校正

   5.  视频处理之VideoScaler
